Automatischer Stangenlader für kleine CNC-Drehmaschinen

Unser Unternehmen konzentriert sich auf die Herstellung von CNC-Drehmaschinen. Insbesondere die gute Konfiguration und die Präzisionsbeschläge der kleinen CNC-Drehmaschine mit automatischer Stangenzuführung ermöglichen die präzise und schnelle Herstellung kleiner Präzisionsmetallteile.

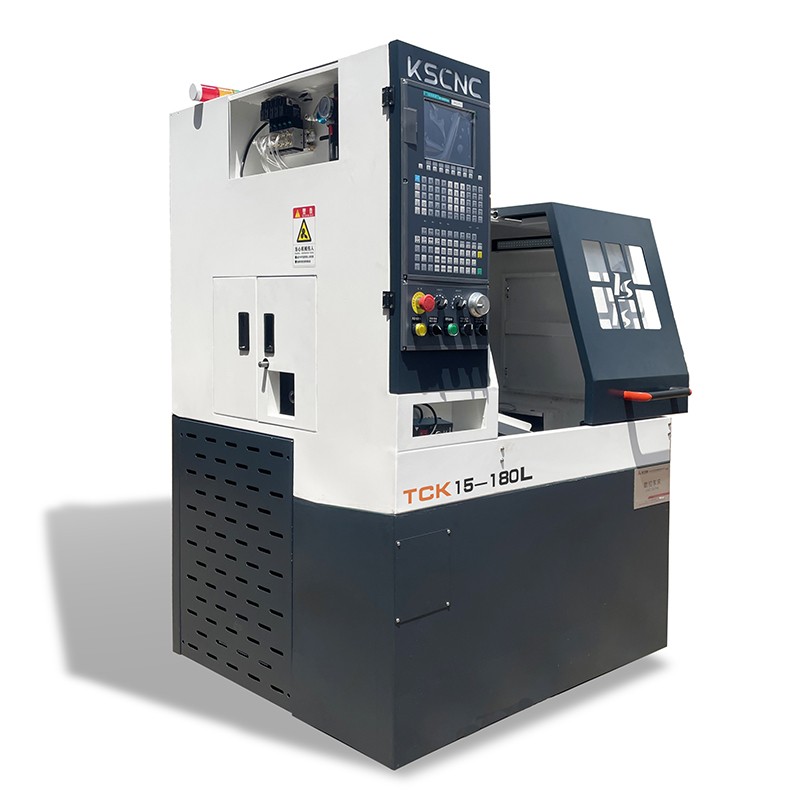

Modell:TCK15-180L

Anfrage absenden

Produktbeschreibung

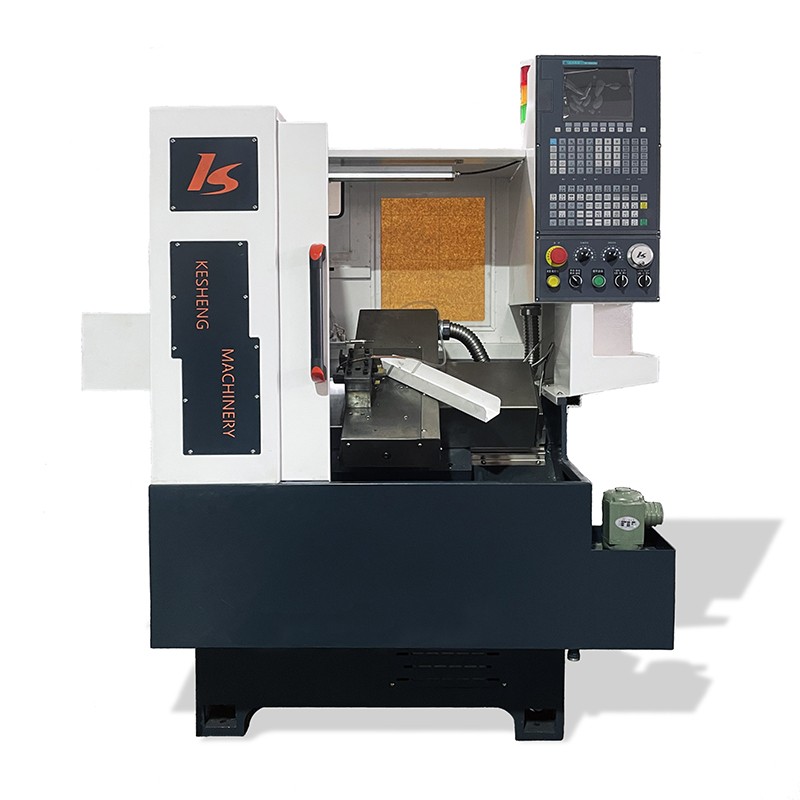

Die detaillierte Produkteinführung einer kleinen CNC-Drehmaschine mit automatischer Stangenzuführung

Die hochwertige kleine CNC-Drehmaschine mit automatischer Stangenzuführung und Gussbasis bietet eine bessere Steifigkeit und Stoßfestigkeit und erleichtert die Späneentfernung erheblich.
Bei guter Konfiguration (Spindel aus Taiwan (6000 U/min), Präzisionskugelumlaufspindel, Schienenschlitten, halbgeschlossenes Blech, rückwärtige Systemplatte usw.) wird eine wesentlich höhere Verarbeitungs- und Effizienzgarantie gewährleistet. Die Maschine lässt sich problemlos und problemlos für die Herstellung kleiner Präzisionsmetallteile einsetzen.

Die Standardkonfiguration einer kleinen CNC-Drehmaschine mit automatischer Stangenzuführung

Spindel: Spindeleinheit aus Taiwan
System: Wind CNC 2000TBV
Wechselrichter: SINEE
Linearführung: CSK
Lager: HRB
Kugelumlaufspindel: QIJIAN/QIXUAN
Motor: Servomotor

Der Parameter einer kleinen CNC-Drehmaschine mit automatischer Stangenzuführung

		Einheit	TCK15-180L	TCK25-180L
Produktionsfähigkeit	Max. Schaukeln über dem Bett	mm	Ï150	Ï150
	Max. Schwenken Sie über den Querschlitten	mm	Ï60	Ï60
	Bearbeitungsdauer	mm	180	180
	Durchm. des Spindellochs	mm	Ï15	Ï25
Spindel	Vorrichtung	N / A	Spannzange	Spannzange
	Geschwindigkeitsbereich	U/min	300-6000 (Spindeleinheit)	300-6000 (Spindeleinheit)
	Spezifikation beenden	N / A
Füttern	Schnelle Bewegungsgeschwindigkeit der X-Achse	m/min	15m	15m
Füttern	Schnelle Bewegungsgeschwindigkeit der Z-Achse	m/min	15m	15m
Schlaganfall	X-Achse max. reisen	mm	180	180
Schlaganfall	Z-Achse max. reisen	mm	180	180
Genauigkeit	Wiederholte Positionierungsgenauigkeit der X/Z-Achse	mm	0.005	0.005
Motor	Servomotor	kw	1.5	1.5
Andere	Spannmodus	N / A	Pneumatische Klemmung	Pneumatische Klemmung
	Werkzeughalter	N / A	Fräseranordnung	Fräseranordnung
	Werkzeuggröße	mm	16	16
	Anzahl der geladenen Werkzeuge	Stck	5	5
	Gesamtabmessungen (LBH)	mm	13509101560	13509101560
	Höhe (von der Basis bis zur Spindel)	mm	970	970
	N.W.	kg	700	700

Merkmale einer kleinen CNC-Drehmaschine mit automatischer Stangenzuführung

-Casting Base: Bessere Leistung in Bezug auf Steifigkeit und Stoßfestigkeit
-Schrägbett: Einfache Späneentfernung
-Spindel aus Taiwan: 6000 U/min
-Präzisions-Kugelumlaufspindel, Schienenschlitten: Höhere Verarbeitungspräzision und Effizienz (gut geeignet für die Herstellung kleiner Präzisionsmetallteile)
-Praktisches halbgeschlossenes Blech und rückwärtiges Systempanel: bequeme Bedienung
Optionales Zubehör (Vibrationsplatte, Ständer für lange Stücke): Automatische Zuführung und Verarbeitung für kurze oder lange Stücke sind verfügbar
